产品描述 DT557X-H汽车玻璃热线银浆是湖南利德电子浆料公司自主研发的具有完全自主知识产权的环保导体浆料,专门用于轿车后档玻璃热线银浆,不含铅、镉等有毒元素,符合欧洲RoHS指令(2002/95/EC)
。
DT557X-H 附着力:根据型号的不同从大于130到大于80 (N/2×2 mm2)之间。导电率:从小于4到小于12(mΩ/sq)之间。
|
 |
型号 Product NO. |
DT5571-H |
DT5572-H |
DT5573-H |
DT5574-H |
DT5575-H |
银含量(%)Silver Content(%) |
80 |
75 |
70 |
65 |
60 |
粘度 Viscosity |
60±25 Pa.s(10 rmp, 25℃±0.5℃) |
细度(μm) Fineness(μm) |
<20 |
固含量 Solid Content |
84±2 |
82±2 |
78±2 |
74±2 |
66±2 |
适印丝网 Screen Mesh |
150~250聚酯网 150~250 polyester screen |
流平时间 Leveling Time |
室温下,2~3min at room temperature,2~3min |
烘干工艺 Drying |
150~180℃/(3 min) |
烧结工艺 Firing |
680℃~720℃/(3 min) |
烧成膜厚(μm) Film Thickness(μm) |
8~15 |
导电率 Conductivity(mΩ/sq) |
≤4 |
≤6 |
≤7 |
≤9 |
≤12 |
电阻稳定性 Stability of Resistor |
好 Good |
附着力 Stability of Resistor |
≥130 |
≥130 |
≥110 |
≥110 |
≥80 |

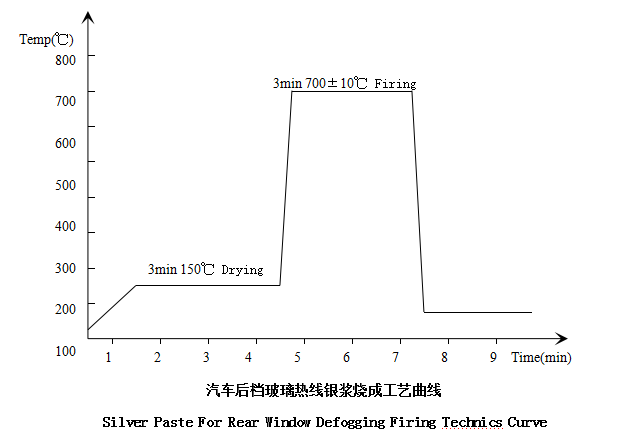

汽车后档玻璃热线银浆烧成工艺曲线
产品特点:
◎ 产品工艺温度范围上做到了最大化
◎ 附着力强,耐焊性和抗老化性能好
◎ 长时间印刷电阻值波动小,与黑釉匹配性好
◎ 工艺敏感性低,有助于产品合格率的提高
◎ 产品环保,不含铅、镉等有害物质
产品使用和保存注意事项
1.不能与其他浆料交叉污染,使用过的和经稀释过的浆料应单独收集封放,不要与未使用过的浆料混合;
2.使用前要从储存箱取出电子浆料,在25℃室温下放置12小时以上,印刷前应缓慢充分的搅拌均匀,并稍静止后再使用;
3.印刷间的温度和用具温度应保持在26±2℃;
4.丝印时丝网上的浆料适度为佳,连续印刷逐次添料为宜;
5.稀释浆料以恢复印刷性能适度为宜;
6.电子浆料的储存温度推荐为5~25℃,存放期为6个月 |
